Samo-balansirajuća višestupanjska centrifugalna pumpa
Visina: 50~1800m
Kalibar: manji ili jednak 300 mm
Snaga: 3~1600kw
Srednja temperatura: -20 stupnjeva ~150 stupnjeva (treba objasniti ako je viša od 80 stupnjeva)
Materijal: Lijevano željezo/nodularno željezo/lijevani čelik/nerđajući čelik, itd.
Opis
Tehnički parametri
Opis proizvoda
HNYB samo-balansirajuća više{1}}stupanjska centrifugalna pumpa usvaja napredni hidraulički model i samo-je razvijen proizvod visoke-učinkovitosti i-štede energije. Budući da rotor crpke nema habanja i aksijalno pomicanje ravnotežnog diska, poravnanje impelera i vodeće lopatice uvijek je u najboljem stanju. Za razliku od ostalih struktura više-stupanjskih crpki, učinkovitost je znatno smanjena trošenjem balansnog diska i kretanjem dijelova rotora prema naprijed, te nema istjecanja balansne vode, što smanjuje gubitak volumena. Sve u svemu, radna učinkovitost crpke je poboljšana, snaga osovine je smanjena, a učinkovitost je 3%-12% veća od one kod uobičajenih višestupanjskih pumpi.
Princip rada
Pogonjena motorom, osovina se okreće kako bi izvršila rad na tekućini, povećavajući svoju energiju, tako da se potrebna količina tekućine kontinuirano isporučuje iz usisnog spremnika kroz dio crpke za dovod vode, okomiti izlaz za vodu, pozitivni rotor, pozitivnu vodeću lopaticu, srednji dio pumpe, izlaznu sekciju za vodu, prijelaznu cijev, sekundarnu dovodnu sekciju za vodu, obrnuti rotor, obrnutu vodeću lopaticu i izlazni dio za vodu.
Video o proizvodu
Parametri proizvoda
| Prilagođena podrška | OEM, ODM, OBM |
| Izvor napajanja | Dizel motor ili elektromotor |
| Naziv marke | HNYB |
| Struktura | Višestupanjska pumpa |
| Primjena | Industrijski kotlovi, industrijske komunalne usluge, navodnjavanje i poljoprivreda, rudarska industrija, unos sirove vode |
| Mjesto podrijetla | Henan, Kina |
| Vlast | 3-1600kw |
| Veličina izlaza | Manje od ili jednako 300 mm |
| Protok | 3.7-1350m³/ h |
| glava | 50-1800m |
| Materijal | Lijevano željezo/nodularno željezo/lijevani čelik/nehrđajući čelik |

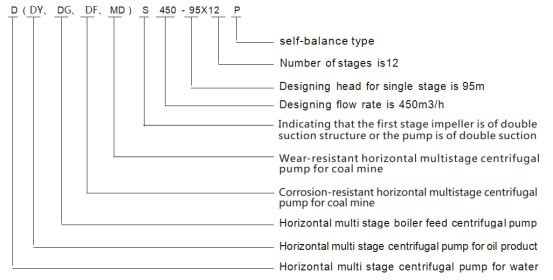

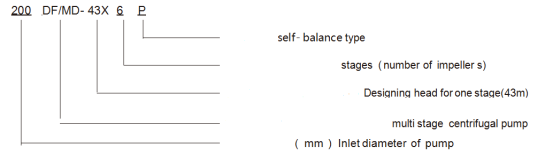

Značenje modela
Strukturne značajke
D/DY/DG/DF,/MD/MDS-P samo-balansirajuća višestupanjska centrifugalna pumpa podržana je na oba kraja, a dio kućišta je segmentiran. Crpka je spojena na motor preko zatične elastične spojke.
Crpka se okreće u smjeru kazaljke na satu s pogonskog kraja.

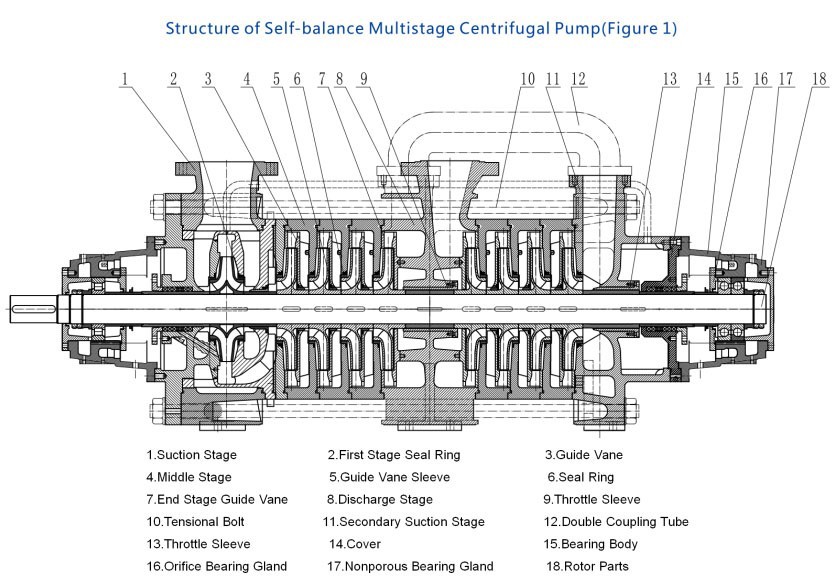

Struktura crpke prikazana je na slici.
Dio statora
Uglavnom se sastoji od usisnog dijela (ulazni dio), srednjeg dijela, ispusnog dijela (izlaznog dijela), vodeće lopatice, sekundarnog ulaznog dijela, kutije za brtvljenje (poklopac repa) i tijela ležaja, koji su svi ovi dijelovi povezani zateznim vijcima u jednu cjelinu. Na kraju osovine, usisni otvor crpke je vodoravan i desno, a ispusni otvor je okomito prema gore.
Dio rotora
Uglavnom se sastoji od osovine, impelera, komponenti osovine leptira za gas, ležajeva i čahura.
Brtvljenje pumpe
Statička spojna površina između usisnog dijela crpke (ulazni dio), srednjeg dijela, ispusnog dijela (izlazni dio) i sekundarnog ulaznog dijela zabrtvljena je brtvilom ili molibden disulfidom.
Između stupnjeva pumpe koriste se brtve prigušnice.
Brtve vratila s obje strane pumpe zabrtvljene su mekom brtvom.
Za sprječavanje ulaska vode u ležaj koristi se prsten za zadržavanje vode.
Ležaj
Cijeli rotor tipa pumpe podupire cilindrični valjkasti ležaj "GB/T283-94" na pogonskom kraju, a kraj je poduprt kugličnim ležajem s kutnim kontaktom "GB/T292-94". Ležaj je podmazan mehaničkim uljem CD30 ili CD40 u tijelo ležaja do središta uljnog ogledala. Budući da ležaj prihvaća "GB/T292-94" kuglični ležaj s kutnim kontaktom, sklopljeni rotor pumpe nema aksijalno kretanje.
Značajke proizvoda
Visoka učinkovitost i ušteda energije:korištenjem naprednih hidrauličkih modela, neovisnim razvojem proizvoda visoke učinkovitosti i uštede energije; budući da rotor crpke nema habanje i aksijalno pulsiranje balansnog diska, koncentričnost rotora i vodeće lopatice uvijek je u najboljem stanju, a učinkovitost neće biti značajno smanjena jer se balansni disk troši i dijelovi rotora pomiču prema naprijed kao kod obične više{0}}stupanjske strukture pumpe; i nema istjecanja balansne vode, što smanjuje gubitak volumena, poboljšava ukupnu učinkovitost rada crpke, smanjuje snagu osovine, te je u prosjeku 3%-12% veća od učinkovitosti običnih višestupanjskih pumpi.
Nova struktura:sa simetrično raspoređenim dijelovima rotora rotora, aksijalne sile koje generiraju simetrični rotori na svim razinama kompenziraju jedna drugu, a automatska ravnoteža ogromnog aksijalnog potiska u šupljini pumpe može se postići bez upotrebe strukture ravnotežnog diska, probijajući se kroz tradicionalnu strukturu više{0}}stupanjskih pumpi.
Dobre performanse kavitacije i dug životni vijek:optimizirani hidraulički i strukturni dizajn, precizno lijevanje, pouzdani-materijali otporni na koroziju, neki modeli crpki koriste dvostruku usisnu strukturu za prvi-fazni rotor, tako da crpka ima dobre anti-kavitacijske performanse, stabilan rad cijelog stroja, nisku razinu buke i dug radni vijek.
Strukturne značajke
Pumpe serije DP koriste se za transport čiste vode ili tekućina s fizičkim i kemijskim svojstvima sličnim čistoj vodi bez krutih čestica i s temperaturom ispod 80 stupnjeva.
Pumpe serije DYP koriste se za transport nafte i naftnih proizvoda koji ne sadrže krute čestice. čija je temperatura između -20 i 105 stupnjeva, a viskozitet manji od 120 cSt.
Crpke serije DGP koriste se za transport vruće vode, ulja ili medija koji-sadrže abrazivna sredstva s temperaturom manjom od ili jednakom 210 stupnjeva, što se uglavnom odražava u vertikalnom smjeru ulaza crpke.
Pumpe serije DFP mogu se koristiti za drenažu rudnika, uglavnom za prijenos vode iz rudnika i drugih korozivnih tekućina koje ne sadrže čestice i čija je temperatura -20~104 stupnja
Pumpe serije MDP/MDSP mogu se koristiti za drenažu rudnika, uglavnom pumpajući neutralnu vodu iz rudnika, drugu sličnu kanalizaciju sa sadržajem krutih čestica manjim od ili jednakim 1,5%, promjerom čestica manjim ili jednakim 1,3 mm i temperaturom od -20 ~ 104 stupnjeva. Korisnik može odabrati materijal pumpe, oblik brtve, strukturu pumpe i kapacitet motora prema karakteristikama prijenosa srednji i uvjeti korištenja na licu mjesta.
Certifikacija proizvoda
ISO 9001
ISO14001
ISO45001
CE certifikat proizvoda
EAC certifikat proizvoda
Provjereni dobavljač
Naša adresa
Industrijski park Zhaogang, Fengqiu, Xinxiang, Henan, Kina
WhatsApp broj
+86 158 3619 1545
E-pošta
sales@hnybpumps.com
FAQ
P: JESTE LI PROIZVODNJA ILI TRGOVAČKA TVRTKA?
O: Mi smo tvornica pumpi za vodu s više od 30 godina iskustva u proizvodnji.
P: MOŽETE LI RADITI OEM BRAND?
O: Da, dobrodošli.
P: KOJE JE VRIJEME ISPORUKE?
O: 7-10 dana prema količinama kupaca.
P: KOJI JE VAŠ MOQ?
P: KOJA JE CIJENA PROIZVODA?
P: KAKVI SU VAŠI UVJETI PLAĆANJA?
P: KOJE CERTIFIKATE IMATE?
