Što je krivulja rada pumpe za vodu? Kako odabrati odgovarajuću crpku na temelju njezine krivulje učinka?

Pri odabiru industrijske crpke ključna je sposobnost čitanja karakteristične krivulje crpke. Karakteristična krivulja pumpe govori vam može li učinkovito postići traženi protok pri određenom tlaku, pokazujući tako je li prikladna za vašu primjenu. U ovom članku ćemo raščlaniti komponente krivulje crpke i pokazati vam kako je koristiti da biste napravili informiraniji odabir crpke.





Što je krivulja pumpe?

Krivulje pumpe generiraju se ispitivanjem pumpi u laboratoriju i iscrtavanjem podataka na grafikonu. Tipično, vodoravna os krivulje pumpe predstavlja brzinu protoka (obično u l/min ili m³/h), a okomita os predstavlja visinu (obično u metrima). Brzina protoka i visina su dva glavna parametra koji definiraju rad crpke. Protok je količina tekućine koju pumpa može isporučiti po jedinici vremena. Napor je visina do koje pumpa može podići tekućinu. Visina pumpe izravno je proporcionalna brzini rotacije i promjeru rotora.

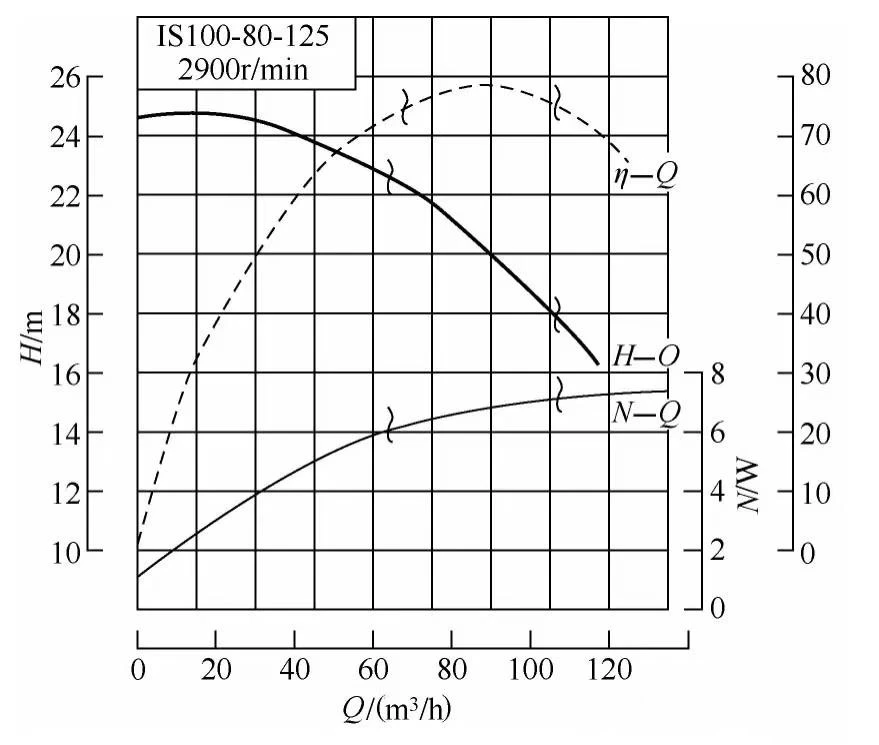

Karakteristična krivulja tipične centrifugalne pumpe



Tipični profil pumpe obično se sastoji od sljedećih dijelova:

Napor-krivulja brzine protoka (H-Q krivulja)

Krivulja visine-brzine protoka (H-Q krivulja) pokazuje odnos između visine pumpe i brzine protoka pri konstantnoj brzini. H-Q krivulja obično se iscrtava s visinom na y-osi i brzinom protoka na x-osi. Ova krivulja pokazuje da kako se protok povećava, visina se smanjuje zbog trenja tekućine i turbulencije.



Krivulja učinkovitosti (n-Q krivulja)

Krivulja učinkovitosti (n-Q krivulja) pokazuje odnos između učinkovitosti crpke i protoka pri konstantnoj brzini. Krivulja učinkovitosti obično se iscrtava s učinkovitošću na y-osi i brzinom protoka na x-osi. Krivulja pokazuje da učinkovitost u početku raste s povećanjem protoka, ali opada nakon određenog protoka. Crpka radi najekonomičnije pri protoku i visini koja odgovara njezinoj najvećoj učinkovitosti; to su optimalni radni parametri.



Krivulja snage vratila (N-Q krivulja)

Snaga osovine centrifugalne pumpe raste s povećanjem protoka, dostižući svoj minimum pri nultom protoku. Stoga, prilikom pokretanja centrifugalne pumpe, izlazni ventil pumpe treba biti zatvoren kako bi se smanjila struja pokretanja motora i zaštitio motor.



Osim toga, neke pumpe također imaju:

Krivulje neto pozitivne usisne visine (NPSHr-Q).

NPSHr krivulja pokazuje da se kavitacija postupno povećava s brzinom protoka. Međutim, imajte na umu da to nije slučaj za neke pumpe.



Kako odabrati prikladnu crpku na temelju krivulje rada crpke?

Korak 1: Definirajte zahtjeve sustava



• Brzina protoka (Q), u kubnim metrima po satu (m³/h) ili galonima po minuti (GPM).
• Ukupna visina (H), u metrima ili stopama.
• NPSHa (dostupna neto pozitivna usisna visina).
• Vrsta tekućine, temperatura, viskoznost



Korak 2: Prekrivanje zahtjeva na profilima pumpe



• Pronađite sjecište protoka i profila visine.
• Provjerite je li ova točka blizu točke najbolje učinkovitosti (BEP).
• Izbjegavajte odabir crpke koja radi krajnje lijevo (nadtlak) ili krajnje desno (nizak tlak, veliki protok).



Korak 3: Provjerite učinkovitost i snagu

• Odaberite crpku koja radi unutar 80% do 100% svog BEP-a.
• Potvrdite da je snaga motora dovoljna da zadovolji zahtjeve radne točke.
• Uzmite u obzir margine za sigurnost, trošenje ili proširenje sustava.



Korak 4: Pregledajte NPSHr

• Usporedite NPSHr profil crpke s NPSHa sustava.
• Osigurajte sigurnu udaljenost od najmanje 0,5-1,0 metar.



Odabir sustava

Za zatvorene sustave opremljene regulacijskim ventilima, preporučuje se odabrati crpke s ravnijom krivuljom visine pumpe kako bi se smanjio utjecaj promjena opterećenja na visinu sustava. Za otvorene sustave, zbog prisutnosti dodatnog neuravnoteženog napora, tipično se odabiru crpke sa strmijim krivuljama napora kako bi se osigurao dovoljno visok napon pri konstantnom protoku.



Odabir prave krivulje rada crpke jedan je od najvažnijih čimbenika pri odabiru crpke. Potrebno je razumjeti značenje krivulje performansi crpke, odabrati odgovarajuću radnu točku, obratiti pozornost na učinkovitost i pouzdanost crpke te sveobuhvatno razmotriti druge čimbenike. Samo na taj način možete odabrati crpku koja odgovara vašim specifičnim potrebama, a time i osigurati normalan rad opreme.
